Machine de fabrication de billes de paintball à capsule molle

 La machine de fabrication de gélules comprend l\'approvisionnement en médicaments, la préparation de la gélatine, la coupe pulsée, la circulation de l\'huile de refroidissement, la réfrigération, le système de mise en forme des capsules. En adoptant une technologie de coupe pulsée avancée, une précision de dosage élevée et une qualité de capsule sont garanties. Par rapport à la machine d\'encapsulation de capsules molles normale, cette machine peut produire des capsules de forme ronde sans moule coûteux. De plus, il n\'y a pas de gaspillage de gélatine.

Description


1.1Description des principaux composants de la machine d'encapsulation souple

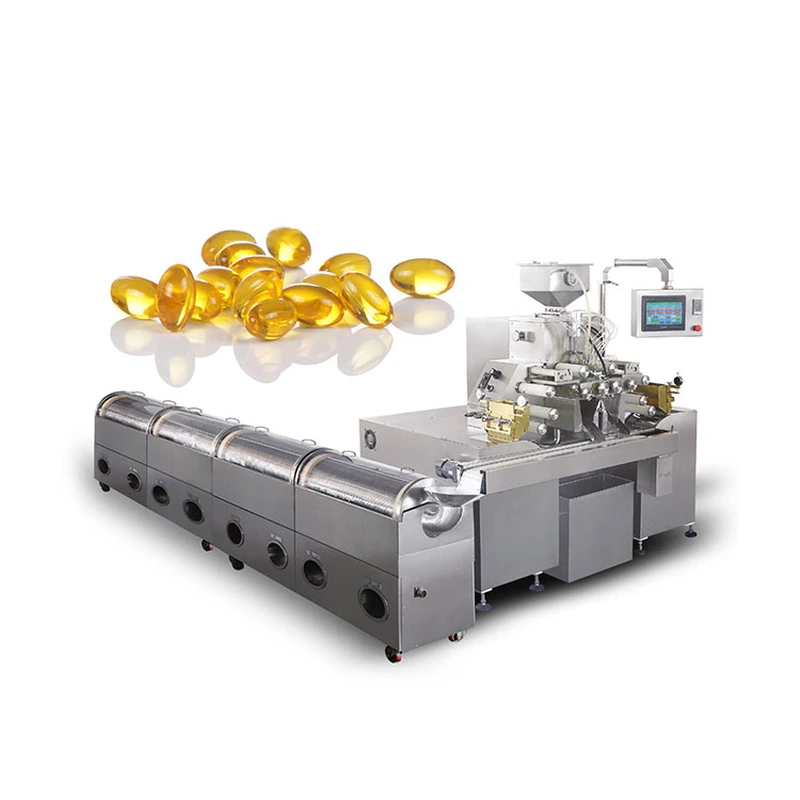

Ligne de production automatique d'encapsulation de gélatine molle Machine de remplissage de capsules de gélatine molle

Ligne de production automatique d'encapsulation de gélatine molle Machine de remplissage de capsules de gélatine molle
Ligne de production automatique d'encapsulation de gélatine molle Machine de remplissage de capsules de gélatine molle

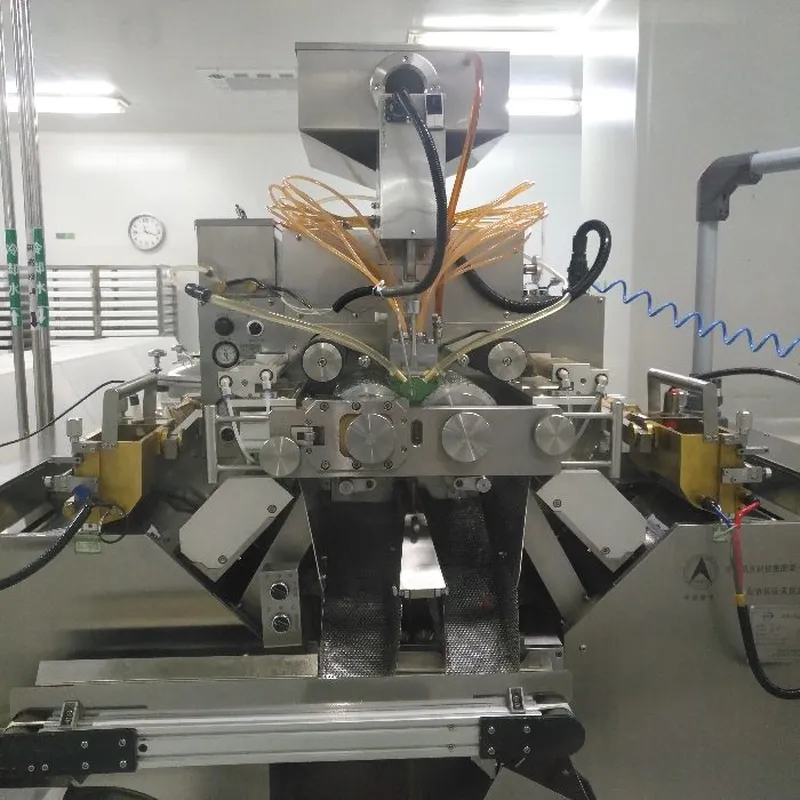

1.1.1 Machine hôte
C'est l'unité d'équipement la plus directe pour compléter la production de capsules molles.
Il est principalement composé d'un châssis de machine, d'une tête de machine, d'une pompe d'alimentation en matériau, d'un dispositif de levage, d'un chargeur de pilules, de roues en peau de gélatine, d'un système de revêtement de gélatine, d'un système de lubrification, d'un convoyeur, d'un boîtier de commande électrique, de panneaux de commande et d'autres composants.
1.1.2 Châssis de la machine
C'est le support pour supporter et installer divers composants fonctionnels, et un revêtement en acier inoxydable est installé à l'extérieur.
1.13 Tête de machine
Elle est utilisée pour installer le moule et peut entraîner le moule pour une rotation synchrone afin de compléter l'action de couper les pilules. La précision de rotation et la précision de synchronisation de la tête de la machine affectent directement la qualité de moulage des pilules de pression.
1.1.4 Pompe d'alimentation de matériau
La pompe d'alimentation est fixée au-dessus du châssis de la machine, elle aspire le liquide de matériau dans la trémie et envoie le liquide dans la combinaison de tableau de distribution à travers quatre tubes d'alimentation, une partie du liquide de matériau est pulvérisée du coin -corps de gicleur en forme après avoir été distribué de la plaque de dérivation dans la
 combinaison de tableau de distribution, et l'autre liquide matériel peut être renvoyé dans la trémie avec le tuyau de retour.
1.1.5 Dispositif de levage

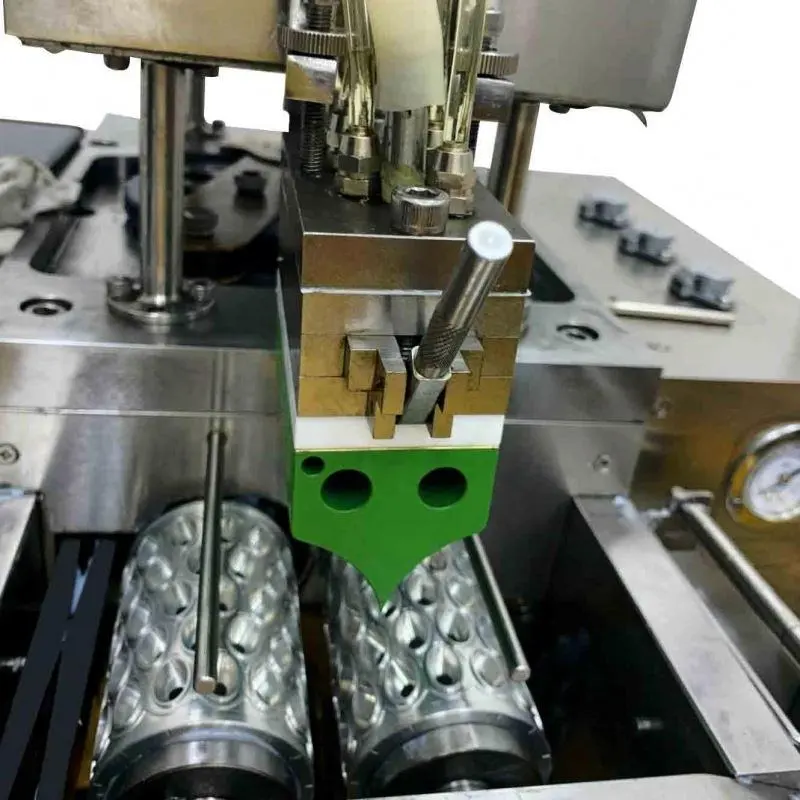

Il est installé devant la pompe d'alimentation de matériau et au-dessus de la tête de la machine, et est composé d'une combinaison de tableau de distribution, et une combinaison de corps de gicleur est fixée à l'extrémité inférieure.
1.1.6 Roue de peau de gélatine
Les roues en peau de gélatine sont fixées des deux côtés du châssis de la machine avec l'une sur le côté gauche et l'autre sur le côté droit, le milieu de refroidissement est scellé dans les roues en peau de gélatine, le milieu de refroidissement adopte généralement de l'eau propre. L'eau propre peut circuler dans la roue de peau de gélatine et les canalisations sous l'effet de la pompe à eau de circulation de la machine de refroidissement par eau pendant le travail, pendant ce temps, le système de réfrigération est démarré, la température peut être réglée via le bouton-poussoir de contrôle de la température sur la machine de refroidissement par eau , la température des roues de peau de gélatine peut être maintenue dans la plage d'erreur de la valeur définie après un certain temps.
1.1.7 Système de revêtement de gélatine

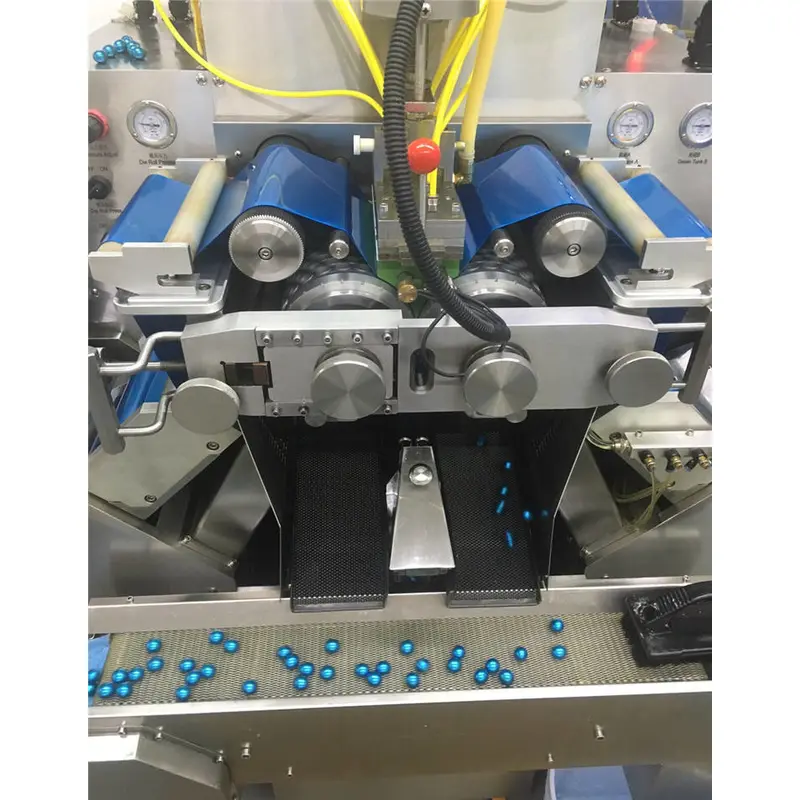

Il comprend des combinaisons de pincement de tubes, une combinaison de rouleaux d'enduction de gélatine, une combinaison de rouleaux d'huile et un rouleau porteur. La combinaison de pincement de tube est utilisée pour contrôler l'ouverture et la fermeture de l'entrée de gélatine. La combinaison de rouleaux de revêtement de gélatine, la combinaison de rouleaux d'huile et le rouleau de support sont fixés sur la plaque d'aluminium devant le châssis de la machine, la puissance de la combinaison de rouleaux de revêtement de gélatine est envoyée par le moteur principal, l'arbre de travail rose dans le rouleau de revêtement de gélatine La combinaison est tournée pour arracher la peau de gélatine préparée des roues de peau de gélatine et l'envoyer dans le rouleau à huile. Le rouleau d'huile peut enduire d'huile sur la peau de gélatine pour jouer un rôle de protection de la peau de gélatine. Le rouleau porteur est utilisé pour soutenir et guider la pellicule de gélatine.

Pour notre machine d'encapsulation Softgel, nous avons généralement les trois moules suivants :



ModèleGY-100GY-150GY-250
Vitesse de la matrice de roulement0-5r/minute0-5r/minute0-5r/minute
Taille de matrice de roulement64*100mm103*100mm150*250mm
Capacité18 000 pièces/h30 000 pièces/h100 000 pièces/h
Pouvoir380V50HZ380V50HZ380V50HZ
Dimension1300*550*1350(h)mm1680*600*1550(h)mm2110*1000*2000(h)mm

Au-dessus des trois moules, la taille de la matrice de laminage peut être réalisée conformément à la demande du client.

Patamètre technique de notre GY-100 :

Taille du moule (mm) φ64×100mm
 Révolution du moule : (RPM) 0-5 tr/min (vitesse variable)
Volume de la pompe à piston0-2 ml (réglable en continu)
 Puissance du moteur principal : 0.75kw
 Puissance machine : 4kw
 Source de courant: 380/220v 50Hz
 Surdimension : 1300×510×1300mm
 Masse: >400kg


 Patamètre technique de notre GY-250 :

Taille du moule (mm)Dia. 150 X L : 250
Révolution du moule : (RPM)0-5 Rpm (vitesse variable ajustée)
Volume de la pompe à piston0-2 ml (réglable en continu)
Précision de la pompe : +/- 1,5 % ; (Remplissage de la suspension et volume de remplissage plus petit)
+/- 0,5 % (volume de remplissage d'au moins 500 mg)
Type de pompepompe à 20 pistons
Capacité de production : (capsule OV 8#)115 440 comprimés/h (4,0 tr/min)
                  (20 capsules OB)58 800 (4,0 tr/min)
Source de courant:12 Kw, 360 V 3 phases (peut être modifié selon les besoins de l'utilisateur.)
Masse: 1 500 kg
Dimensions de la machine : (LxlxH)2040x960x1900mm
